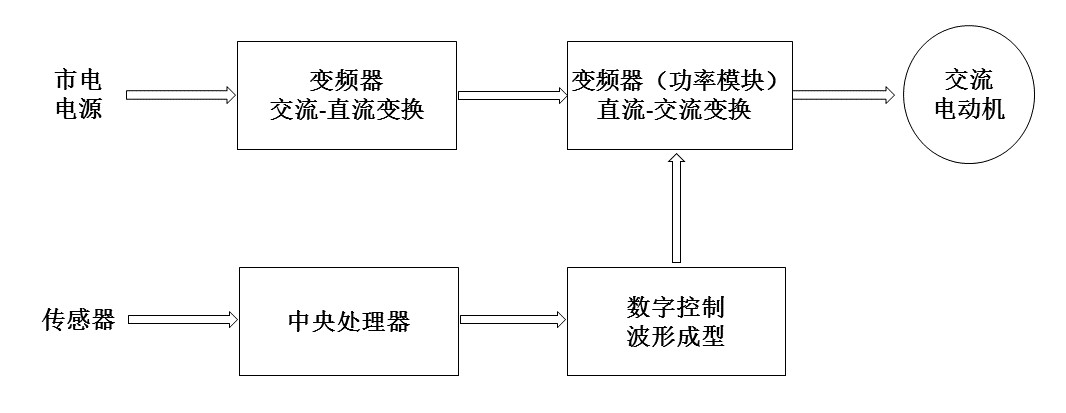

低壓變頻器應用變頻器的工作原理變頻器是通過改變電機工作頻率方式來實現交流電動機調速的電力控制設備，是最有發展前途的電機調速方式之一，變頻器在電機控制中得到了非常廣泛的應用。 變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開關來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。變頻器原理框圖

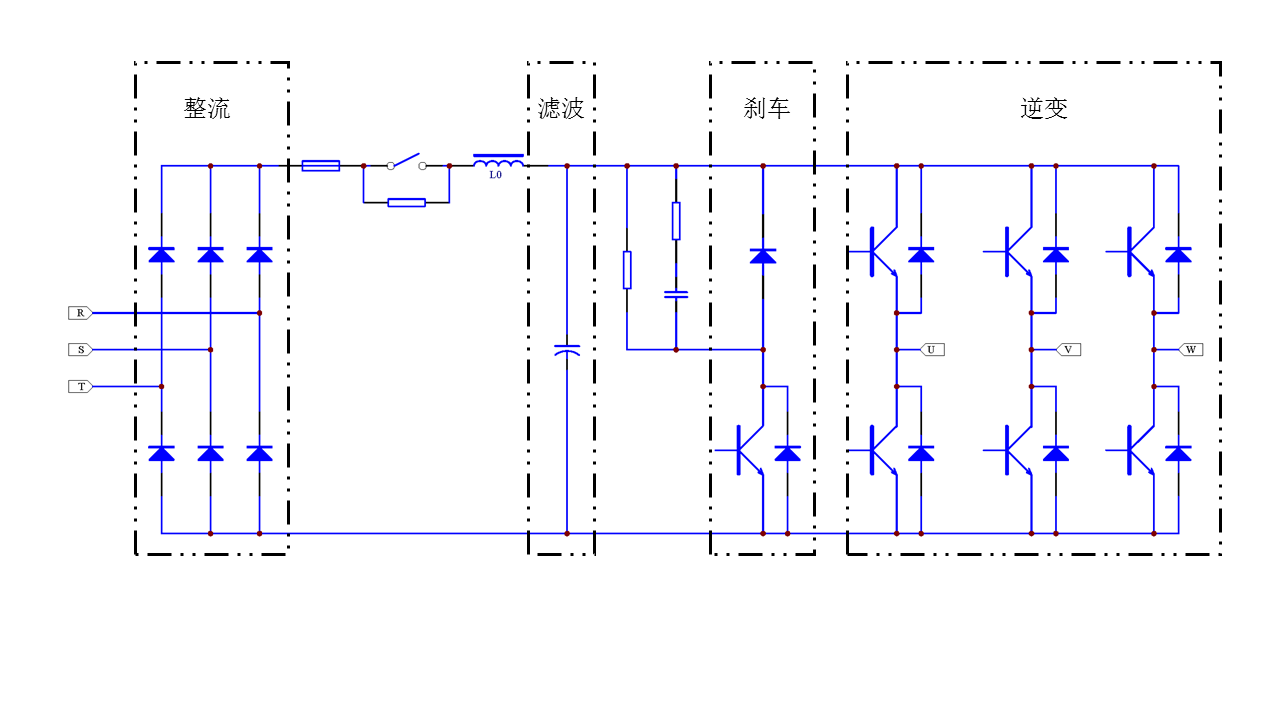

變頻器的拓撲圖
變頻器的基本電路如圖所示，其中需要用功率元器件的分別是整流，制動，逆變三部分: 1） 整流部分，把交流電壓變為直流電壓,由整流二極管組成不可控全波整流橋。 2）制動部分，主要采用IGBT來實現制動。 3）逆變部分，把直流電又轉換成交流電，這種逆變電路一般是采用IGBT按照控制電路的驅動、輸出脈沖寬度被調制的PWM波，或者正弦脈寬調制SPWM波。低壓變頻器的應用低壓變頻器一般指電壓為220V~380V的變頻器。低壓變頻器主要應用于風機、水泵、空調、工業機械、化工等很多領域，有需要交流電機變速的場合，都可以應用變頻器。其作用主要包括； 一是用于電機變速，如起重機、磕頭機、水泵。二是用于自動控制，如流水線機床、傳送帶、機器人、機床。三是用于為了節約能源、降低生產成本，如中央空調、風機、壓縮機。
達新低壓變頻器應用的對應產品針對輸入整流的整流模塊、逆變部分的IGBT單管和模塊。 |
